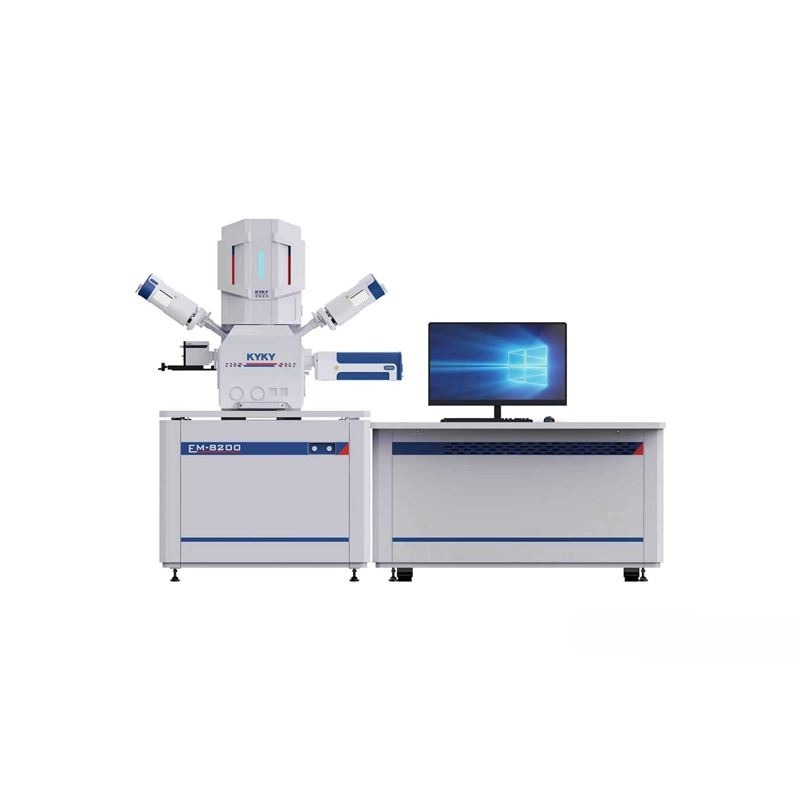

場發射掃描電鏡是一種高分辨率的電子顯微鏡，它能夠提供比傳統掃描電子顯微鏡（SEM）更為精細的材料表面結構圖像。通過利用場發射電子槍產生高亮度的電子束，能夠實現非常高的分辨率，常用于材料科學、納米技術、半導體工業以及生物學研究等領域的表面分析。以下將詳細闡述場發射掃描電鏡在材料表面分析中的作用。
一、高分辨率表面形貌觀察
重要的特點之一是其能夠提供高分辨率的圖像。傳統SEM的分辨率一般在幾納米左右，而它的分辨率可達到1納米甚至更小。這使得其非常適合用于觀察材料表面微觀結構，例如表面紋理、孔隙、裂紋、顆粒分布等細節。尤其是在納米尺度的表面分析中，具有優勢，能夠揭示納米材料的精細結構，為納米材料的研究提供強有力的支持。
二、表面缺陷與微觀結構分析
材料的表面缺陷往往是其性能變化的根源。也可以清晰地顯示材料表面的裂紋、氣孔、剝離等缺陷，幫助研究人員評估材料的力學性能、耐腐蝕性等特性。在金屬材料、陶瓷材料、復合材料等研究中，被廣泛用于評估其表面質量，以幫助預測材料在實際應用中的可靠性。
三、元素分布與組成分析
場發射掃描電鏡配備了能譜分析系統（EDS），能夠在進行表面形貌觀察的同時，獲取材料表面元素的定性和定量信息。通過EDS分析，可以準確了解材料表面元素的分布情況，如金屬合金中的不同元素含量，復合材料中的基體與填料的分布等。這對于材料的成分優化和性能提升具有重要意義。
四、表面涂層與薄膜分析
在涂層、薄膜材料的研究中，被廣泛應用于觀察涂層的厚度、均勻性以及涂層與基體之間的結合情況。不僅能夠觀察到表面涂層的微觀結構，還可以通過斷面掃描技術，揭示涂層的內部分布。薄膜的厚度、孔隙率、晶粒大小等信息可以通過高分辨率成像清晰呈現，對于薄膜的制備工藝優化具有重要參考價值。
五、納米材料與微觀結構表征
對于納米材料，它是研究其表面結構和形貌的關鍵工具。由于其超高的分辨率，能夠在納米尺度下觀察到材料的表面形態，如納米顆粒、納米線、納米管等的形態特征。不僅能夠提供納米材料的尺寸、形狀等信息，還能揭示納米材料表面可能存在的缺陷或不規則結構，為納米科技的發展提供基礎數據。
場發射掃描電鏡在材料表面分析中具有不可替代的重要作用。憑借其高分辨率、豐富的信號獲取功能和高穩定性，為材料科學、納米技術、半導體工業等領域的研究提供了極為詳細的表面分析數據。無論是在材料表面缺陷、微觀結構、元素分布，還是在薄膜涂層、納米材料研究等方面，都展現出強大的分析能力，并且隨著技術的進步，將在更多領域發揮越來越重要的作用。
